一、硬间隔SVM

sklearn中没有实现硬间隔SVM的类，因为它并不实用，但我们可以通过将正则化项 $C$ 设置的足够大（例如 C = 1 0 6 C=10^6 C=106）来模拟硬间隔SVM。

考虑如下的二分类问题：

在平面直角坐标系中，设正样例为 x 1 = ( 1 , 2 ) , x 2 = ( 2 , 3 ) , x 3 = ( 3 , 3 ) boldsymbol{x}_1=(1,2), boldsymbol{x}_2=(2, 3), boldsymbol{x}_3=(3, 3) x1​=(1,2),x2​=(2,3),x3​=(3,3)，负样例为 x 4 = ( 2 , 1 ) , x 5 = ( 3 , 2 ) boldsymbol{x}_4=(2, 1), boldsymbol{x}_5=(3,2) x4​=(2,1),x5​=(3,2)，试求最大间隔超平面。

不难看出，我们的SVM应使用线性核。

在进行下一步之前，我们先来介绍一下sklearn中有关SVM的类 sklearn.svm.SVC()。

1.1 sklearn.svm.SVC()

本文并不会讲解所有的参数，需要进一步了解的读者可自行参阅官方文档。

1.1.1 数据集

机器学习中，数据集通常以如下的形式表示：

D = { ( x 1 , y 1 ) , ( x 2 , y 2 ) , ⋯   , ( x n , y n ) } D={(boldsymbol{x}_1,y_1),(boldsymbol{x}_2,y_2),cdots,(boldsymbol{x}_n,y_n)} D={(x1​,y1​),(x2​,y2​),⋯,(xn​,yn​)}

其中每个 x i boldsymbol{x}_i xi​ 是示例， y i y_i yi​ 是示例对应的标签， ( x i , y i ) (boldsymbol{x}_i,y_i) (xi​,yi​) 合起来称为样例。为接下来叙述方便起见，这里假设 x i boldsymbol{x}_i xi​ 是行向量。

令

X = [ x 1 x 2 ⋮ x n ] , y = [ y 1 y 2 ⋮ y n ] X= begin{bmatrix} boldsymbol{x}_1 \ boldsymbol{x}_2 \ vdots \boldsymbol{x}_n end{bmatrix},quad y= begin{bmatrix} y_1 \ y_2 \ vdots \y_n end{bmatrix} X=⎣⎢⎢⎢⎡​x1​x2​⋮xn​​⎦⎥⎥⎥⎤​,y=⎣⎢⎢⎢⎡​y1​y2​⋮yn​​⎦⎥⎥⎥⎤​

则称 $X$ 为示例矩阵， $y$ 为标签向量。例如，对于上述的二分类问题，我们的 $X,y$ 分别为：

X = [[1, 2],
     [2, 3],
     [3, 3],
     [2, 1],
     [3, 2]]
y = [1, 1, 1, -1, -1]

设样例数为 samples，特征数为 features，则显而易见 $X$ 的形状为 (samples, features)，$y$ 的形状为 (samples,)。

1.1.2 参数

我们通常会作导入：

from sklearn.svm import SVC

使用时只需要 SVC() 即可创建一个SVC实例。

创建一个 SVC 实例常用到以下参数：

S V C ( C = 1.0 , k e r n e l = ‘ r b f ’ , d e g r e e = 3 , g a m m a = ‘ s c a l e ’ , c o e f 0 = 0.0 ,  ⁣ ⁣ ⁣  ⁣   ⁣ d e c i s i o n _ f u n c t i o n _ s h a p e = ‘ o v r ’ , r a n d o m _ s t a t e = N o n e ) small begin{aligned} &mathrm{SVC(C=1.0, kernel=‘rbf’, degree=3,gamma=‘scale’,coef0=0.0,} \ & qquadquad!!!,!;! mathrm{decision_function_shape=‘ovr’, random_state=None)} \ end{aligned} ​SVC(C=1.0,kernel=‘rbf’,degree=3,gamma=‘scale’,coef0=0.0,decision_function_shape=‘ovr’,random_state=None)​

---

$\mathrm{C}:$

C 是正则化项，必须为正数，默认值为 1。

---

$\mathrm{k}\mathrm{e}\mathrm{r}\mathrm{n}\mathrm{e}\mathrm{l}:$

kernel 是核函数，默认为高斯核。

常见的四种核函数：

• 线性核： ⟨ x , x ′ ⟩ langle x,x'rangle ⟨x,x′⟩
• 多项式核： ( γ ⟨ x , x ′ ⟩ + r ) d (gammalangle x,x'rangle+r)^d (γ⟨x,x′⟩+r)d，其中 $d$ 是 degree，$r$ 是 coef0
• 高斯核（RBF核）： exp ⁡ ( − γ ∥ x − x ′ ∥ 2 ) exp(-gammaVert x-x'Vert^2) exp(−γ∥x−x′∥2)，其中 $\gamma$ 是 gamma，且必须为正
• Sigmoid核： tanh ⁡ ( γ ⟨ x , x ′ ⟩ + r ) tanh(gammalangle x,x'rangle+r) tanh(γ⟨x,x′⟩+r)，其中 $r$ 是 coef0

这些核函数分别对应：‘linear’、‘poly’、‘rbf’、‘sigmoid’。

---

$\mathrm{d}\mathrm{e}\mathrm{g}\mathrm{r}\mathrm{e}\mathrm{e}:$

degree 是多项式核中的度数 $d$，默认值为 $3$，必须是整数。

---

$\mathrm{g}\mathrm{a}\mathrm{m}\mathrm{m}\mathrm{a}:$

gamma 的值可以事先人为给定，它的默认值是 ‘scale’，即

1 f e a t u r e s   ⋅   X . v a r ( ) frac{1}{mathrm{features},cdot, X.mathrm{var()} } features⋅X.var()1​

也可以选择 ‘auto’，此时 gamma 为 1 / features。

---

$\mathrm{c}\mathrm{o}\mathrm{e}\mathrm{f}0:$

coef0 是多项式核或Sigmoid核中的系数 $r$，默认值为0。

---

$\mathrm{d}\mathrm{e}\mathrm{c}\mathrm{i}\mathrm{s}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{f}\mathrm{u}\mathrm{n}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{s}\mathrm{h}\mathrm{a}\mathrm{p}\mathrm{e}:$

决策函数的数学表达式为：

f ( x ) = w T ϕ ( x ) + b = ∑ i = 1 n α i y i κ ( x , x i ) + b f(boldsymbol{x})=boldsymbol{w}^{mathrm T}phi(boldsymbol{x})+b=sum_{i=1}^n alpha_iy_ikappa(boldsymbol{x},boldsymbol{x}_i)+b f(x)=wTϕ(x)+b=i=1∑n​αi​yi​κ(x,xi​)+b

对于一个二分类问题，我们的决策函数作用在 $X$ 上的结果可以表示为：

d e c i s i o n _ f u n c t i o n ( X ) = [ f ( x 1 ) f ( x 2 ) ⋮ f ( x n ) ] mathrm{decision_function}(X)= begin{bmatrix} f(boldsymbol{x}_1) \ f(boldsymbol{x}_2)\ vdots \ f(boldsymbol{x}_n) \ end{bmatrix} decision_function(X)=⎣⎢⎢⎢⎡​f(x1​)f(x2​)⋮f(xn​)​⎦⎥⎥⎥⎤​

它是一个一维数组，形状为 (n,) 。对于多分类问题，设有 $N$ 个类别，如果我们的拆分策略为 $\mathrm{O}\mathrm{v}\mathrm{O}$，则相应的决策函数为 f 1 , f 2 , ⋯   , f N ( N − 1 ) / 2 f_1,f_2,cdots, f_{N(N-1)/2} f1​,f2​,⋯,fN(N−1)/2​，从而

d e c i s i o n _ f u n c t i o n ( X ) = [ f 1 ( x 1 ) f 2 ( x 1 ) ⋯ f N ( N − 1 ) / 2 ( x 1 ) f 1 ( x 2 ) f 2 ( x 2 ) ⋯ f N ( N − 1 ) / 2 ( x 2 ) ⋮ ⋮ ⋮ f 1 ( x n ) f 2 ( x n ) ⋯ f N ( N − 1 ) / 2 ( x n ) ] mathrm{decision_function}(X)= begin{bmatrix} f_1(boldsymbol{x}_1) & f_2(boldsymbol{x}_1) &cdots & f_{N(N-1)/2}(boldsymbol{x}_1) \ f_1(boldsymbol{x}_2) & f_2(boldsymbol{x}_2) &cdots & f_{N(N-1)/2}(boldsymbol{x}_2) \ vdots & vdots & & vdots \ f_1(boldsymbol{x}_n) & f_2(boldsymbol{x}_n) &cdots & f_{N(N-1)/2}(boldsymbol{x}_n) \ end{bmatrix} decision_function(X)=⎣⎢⎢⎢⎡​f1​(x1​)f1​(x2​)⋮f1​(xn​)​f2​(x1​)f2​(x2​)⋮f2​(xn​)​⋯⋯⋯​fN(N−1)/2​(x1​)fN(N−1)/2​(x2​)⋮fN(N−1)/2​(xn​)​⎦⎥⎥⎥⎤​

如果拆分策略为 $\mathrm{O}\mathrm{v}\mathrm{R}$，则

d e c i s i o n _ f u n c t i o n ( X ) = [ f 1 ( x 1 ) f 2 ( x 1 ) ⋯ f N ( x 1 ) f 1 ( x 2 ) f 2 ( x 2 ) ⋯ f N ( x 2 ) ⋮ ⋮ ⋮ f 1 ( x n ) f 2 ( x n ) ⋯ f N ( x n ) ] mathrm{decision_function}(X)= begin{bmatrix} f_1(boldsymbol{x}_1) & f_2(boldsymbol{x}_1) &cdots & f_{N}(boldsymbol{x}_1) \ f_1(boldsymbol{x}_2) & f_2(boldsymbol{x}_2) &cdots & f_{N}(boldsymbol{x}_2) \ vdots & vdots & & vdots \ f_1(boldsymbol{x}_n) & f_2(boldsymbol{x}_n) &cdots & f_{N}(boldsymbol{x}_n) \ end{bmatrix} decision_function(X)=⎣⎢⎢⎢⎡​f1​(x1​)f1​(x2​)⋮f1​(xn​)​f2​(x1​)f2​(x2​)⋮f2​(xn​)​⋯⋯⋯​fN​(x1​)fN​(x2​)⋮fN​(xn​)​⎦⎥⎥⎥⎤​

即多分类问题下的 $\mathrm{d}\mathrm{e}\mathrm{c}\mathrm{i}\mathrm{s}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{f}\mathrm{u}\mathrm{n}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}(X)$ 均是二维数组，且

• $\mathrm{O}\mathrm{v}\mathrm{O}$ 策略下，形状为 (n, N(N-1)/2)
• $\mathrm{O}\mathrm{v}\mathrm{R}$ 策略下，形状为 (n, N)

所以我们的 $\mathrm{d}\mathrm{e}\mathrm{c}\mathrm{i}\mathrm{s}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{f}\mathrm{u}\mathrm{n}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{s}\mathrm{h}\mathrm{a}\mathrm{p}\mathrm{e}$ 就是用来控制多分类问题下 $\mathrm{d}\mathrm{e}\mathrm{c}\mathrm{i}\mathrm{s}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{f}\mathrm{u}\mathrm{n}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}(X)$ 的形状.

$\mathrm{d}\mathrm{e}\mathrm{c}\mathrm{i}\mathrm{s}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{f}\mathrm{u}\mathrm{n}\mathrm{c}\mathrm{t}\mathrm{i}\mathrm{o}\mathrm{n}\_\mathrm{s}\mathrm{h}\mathrm{a}\mathrm{p}\mathrm{e}$ 有两种取值：‘ovo’ 和 ‘ovr’，且默认值为 ‘ovr’。

做二分类任务时此参数可以忽略。

---

$\mathrm{r}\mathrm{a}\mathrm{n}\mathrm{d}\mathrm{o}\mathrm{m}\_\mathrm{s}\mathrm{t}\mathrm{a}\mathrm{t}\mathrm{e}:$

相当于随机数种子，默认值为 None。我们一般会选择将其设置为整数，常用的值有 0 和 42。

对于 random_state 不了解的读者可以进一步参考 stackoverflow。

1.1.3 方法

我们一般将使用 SVC() 创建得到的实例称为 estimator。

方法	作用
fit(X, y)	拟合SVM模型
predict(X)	预测样本的类别；X 必须是二维数组
decision_function(X)	1.1.2节中已经介绍过
get_params()	获取estimator中的各个参数
set_params(**params)	params为字典；设置estimator的参数
score(X_test, y_test)	返回测试集上的分类准确度

接下来通过一个例子讲解以上方法。

考虑最简单的情形：正样本为 $(0,1)$，负样本为 $(1,0)$，则无需计算就可得知最大间隔超平面为 $x-y=0$，且 $(1,0)$ 和 $(0,1)$ 均为支持向量。对于新样本 $(m,n)$，当 $n>m$ 时它是正样本，当 $n<m$ 时它是负样本。

首先创建SVC实例：

from sklearn.svm import SVC

X = [[1 ,0], [0, 1]]
y = [-1, 1]
clf = SVC()
print(clf.get_params())
# {'C': 1.0, 'break_ties': False, 'cache_size': 200, 'class_weight': None, 'coef0': 0.0,
# 'decision_function_shape': 'ovr', 'degree': 3, 'gamma': 'scale', 'kernel': 'rbf', 'max_iter':
# -1, 'probability': False, 'random_state': None, 'shrinking': True, 'tol': 0.001,
# 'verbose': False}

可以看出正则化项太小，并且核为高斯核，接下来进行参数设置：

params = {'C': 1000000, 'kernel': 'linear'}
clf.set_params(**params)
print(clf.get_params())
# {'C': 1000000, 'break_ties': False, 'cache_size': 200, 'class_weight': None, 'coef0': 0.0,
# 'decision_function_shape': 'ovr', 'degree': 3, 'gamma': 'scale', 'kernel': 'linear',
# 'max_iter': -1, 'probability': False, 'random_state': None, 'shrinking': True, 'tol': 0.001,
# 'verbose': False}

可以看到正则化项与核已经设置完成了。当然我们也可以在创建实例的时候就去设置：

clf = SVC(C=1000000, kernel='linear')

之所以绕这么远是为了给读者展示各类方法的使用。

在实例创建完并且参数也都设置好的情况下，就可以进行拟合了：

clf.fit(X, y)

我们可以利用已知条件生成测试集

X_test = []
y_test = []

for i in range(2, 5):
    for j in range(2, 5):
        if j != i:
            y_test.append(1 if j > i else -1)
            X_test.append([i, j])

print(X_test)
print(y_test)
# [[2, 3], [2, 4], [3, 2], [3, 4], [4, 2], [4, 3]]
# [1, 1, -1, 1, -1, -1]

然后在测试集上做预测

print(clf.predict(X_test))
# [ 1  1 -1  1 -1 -1]

从这里就已经可以看出我们的分类准确率为 100%，这里用 score 函数检验一下：

print(clf.score(X_test, y_test))
# 1.0

即分类完全正确。

将决策函数作用在测试集上：

print(clf.decision_function(X_test))
# [ 1.  2. -1.  1. -2. -1.]

下面是截止到拟合的完整代码，读者可自行尝试各个方法

from sklearn.svm import SVC

X_test = []
y_test = []

for i in range(2, 5):
    for j in range(2, 5):
        if j != i:
            y_test.append(1 if j > i else -1)
            X_test.append([i, j])

X_train = [[1, 0], [0, 1]]
y_train = [-1, 1]
clf = SVC(C=1000000, kernel='linear')
clf.fit(X_train, y_train)

1.1.4 属性

SVC实例只有在拟合之后才能够使用属性，否则会报错：AttributeError: ‘SVC’ object has no attribute …

$有关支持向量$

属性	形态	描述
support_vectors_	数组，形状为 (n_SV, n_features)	支持向量
n_support_	数组，形状为 (n_classes,)	每个类的支持向量的个数
support_	数组，形状为 (n_SV,)	支持向量的索引
classes_	数组，形状为 (n_classes,)	所有类别对应的标签

现在考虑本文一开始提到的二分类问题

from sklearn.svm import SVC

X = [[1, 2], [2, 3], [3, 3], [2, 1], [3, 2]]
y = [1, 1, 1, -1, -1]
clf = SVC(C=10**6, kernel='linear')
clf.fit(X, y)

print(clf.support_vectors_)
# [[3. 2.]
#  [1. 2.]
#  [3. 3.]]
print(clf.n_support_)
# [1 2]
print(clf.support_)
# [4 0 2]

从输出结果可以看出，支持向量为 $(3,2),(1,2),(3,3)$，它们在 $X$ 中的索引分别为 $4,0,2$。其中，$(1,2),(3,3)$ 为正样例，$(3,2)$ 为负样例，即负样例中有 $1$ 个支持向量，正样例中有 $2$ 个支持向量。

可能会有读者疑惑，为什么 clf.n_support_ 中是负样例在前而正样例在后呢？事实上，clf.classes_ 返回的是一个有序数组（从小到大排列）：

print(clf.classes_)
# [-1  1]

而 clf.n_support_ 与 clf.classes_ 是一个一一对应的关系。因为负样例的标签为 $-1$，所以它在 clf.classes_ 中的索引便是 $0$，故 clf.n_support_ 中索引 $0$ 处对应于负样例中的支持向量的个数。

---

$有关决策函数的系数$

属性	形态	描述
coef_	数组，形状为 (n_classes * (n_classes - 1) / 2, n_features)	当核为线性核时，返回决策函数中的 $\mathbf{w}$
dual_coef_	数组，形状为 (n_classes - 1, n_SV)	决策函数中支持向量的系数，即 $\mathbf{\alpha }\ast \mathbf{y}$（$\ast$ 是按元素相乘）
intercept_	数组，形状为 (n_classes * (n_classes - 1) / 2,)	决策函数中的常数，即截距

在二分类的框架下，我们的决策函数为

f ( x ) = w T x + b f(boldsymbol{x})=boldsymbol{w}^{mathrm T}boldsymbol{x}+b f(x)=wTx+b

为方便写出最大间隔超平面，可以认为 x = ( x 1 , x 2 ) T = ( x , y ) T boldsymbol{x}=(x_1,x_2)^{mathrm{T}}=(x,y)^{mathrm{T}} x=(x1​,x2​)T=(x,y)T。于是上面的表格转化为

属性	形态	描述
coef_	数组，形状为 (1, n_features)	$\mathbf{w}$
dual_coef_	数组，形状为 (1, n_SV)	$\mathbf{\alpha }\ast \mathbf{y}$（支持向量所对应的，$\ast$ 是按元素相乘）
intercept_	数组，形状为 (1,)	$b$

from sklearn.svm import SVC

X = [[1, 2], [2, 3], [3, 3], [2, 1], [3, 2]]
y = [1, 1, 1, -1, -1]
clf = SVC(C=10**6, kernel='linear')
clf.fit(X, y)
print(clf.coef_)
# [[-1.  2.]]
print(clf.intercept_)
# [-2.]

从输出可以看出， w = ( − 1 , 2 ) T boldsymbol{w}=(-1,2)^{mathrm T} w=(−1,2)T，$b=-2$，于是最大间隔超平面为

( − 1 , 2 ) ( x y ) − 2 = 0    ⇒    − x + 2 y − 2 = 0    ⇒    y = 1 2 x + 1 (-1,2)begin{pmatrix} x \ y end{pmatrix} -2=0;Rightarrow; -x+2y-2=0;Rightarrow;y=frac12 x+1 (−1,2)(xy​)−2=0⇒−x+2y−2=0⇒y=21​x+1

print(clf.dual_coef_)
# [[-2.5  0.5  2. ]]

因为对于非支持向量，它对应的 α i = 0 alpha_i=0 αi​=0，不会对最终的模型有任何影响，因此 clf.dual_coef_ 实际上返回的是支持向量所对应的 $\mathbf{\alpha }\ast \mathbf{y}$，由上可知，$\mathbf{\alpha }\ast \mathbf{y}=(-2.5,0.5,2)$，我们用下面的公式来验证：

w = ∑ i ∈ S V α i y i x i boldsymbol w=sum_{iin SV} alpha_iy_iboldsymbol{x}_i w=i∈SV∑​αi​yi​xi​

w = np.sum(clf.dual_coef_.T * clf.support_vectors_, axis=0)
print(w)
# [-1.  2.]

现在考虑多分类的情形，无论采取哪种拆分策略，我们都会训练 $K$ 个二分类器： f 1 , ⋯   , f K f_1,cdots, f_K f1​,⋯,fK​：

f i ( x ) = w i T ϕ ( x ) + b i , i = 1 , ⋯   , K f_i(boldsymbol x)=boldsymbol{w}_i^{mathrm T} phi(boldsymbol x)+b_i,quad i=1,cdots, K fi​(x)=wiT​ϕ(x)+bi​,i=1,⋯,K

因此 coef_ 实际上就是 [ w 1 , ⋯   , w K ] [boldsymbol w_1,cdots,boldsymbol w_K] [w1​,⋯,wK​]，而 intercept_ 实际上就是 [ b 1 , ⋯   , b K ] [b_1,cdots,b_K] [b1​,⋯,bK​]，而对于 dual_coef_，情形就略微复杂了，这里不再讨论，有兴趣的读者可自行参阅官方文档。

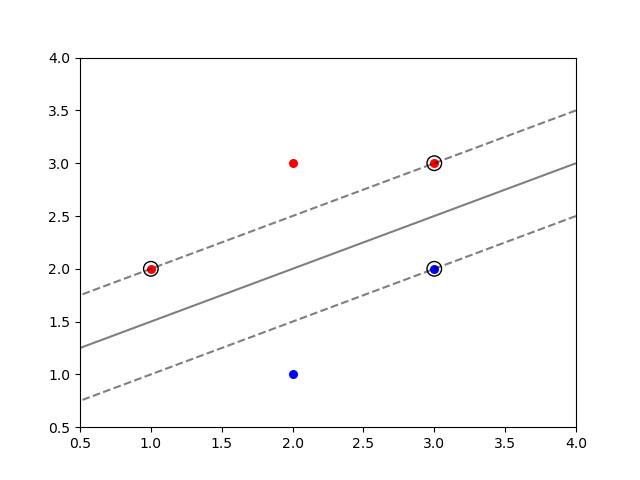

1.2 数据可视化

1.1节中我们详细介绍了SVC类的使用方法，并且求解了本文一开始提到的二分类问题。这一小节中，我们会将之前得到的结果可视化，以便进一步理解。

数据（散点）和支持向量（外加黑色圆圈）都可以用 scatter 函数轻松解决，那么该如何绘制分类超平面和边界呢？

注意到超平面的方程和两个边界的方程实际上就是

$$f(\mathbf{x})=0,f(\mathbf{x})=\pm 1$$

因此我们可以先生成网格点，若其中的某点 x i boldsymbol{x}_i xi​ 满足 f ( x i ) = 0 f(boldsymbol{x}_i)=0 f(xi​)=0，则它位于超平面上；若其中的某点 x i boldsymbol{x}_i xi​ 满足 f ( x i ) = ± 1 f(boldsymbol{x}_i)=pm1 f(xi​)=±1，则它位于边界上。

利用此特征，我们可以使用等高线函数 contour 来绘制。

from sklearn.svm import SVC
import numpy as np
import matplotlib.pyplot as plt

# 初始化与拟合
X = np.array([[1, 2], [2, 3], [3, 3], [2, 1], [3, 2]])
y = np.array([1, 1, 1, -1, -1])
clf = SVC(C=10**6, kernel='linear')
clf.fit(X, y)

# 绘制数据
plt.scatter(X[:3][:, 0], X[:3][:, 1], s=30, c='r')
plt.scatter(X[3:][:, 0], X[3:][:, 1], s=30, c='b')
plt.xlim((0.5, 4))
plt.ylim((0.5, 4))

ax = plt.gca()
xlim = ax.get_xlim()
ylim = ax.get_ylim()

# 绘制最大间隔超平面和边界
xx = np.linspace(xlim[0], xlim[1], 50)
yy = np.linspace(ylim[0], ylim[1], 50)
XX, YY = np.meshgrid(xx, yy)
xy = np.vstack([XX.ravel(), YY.ravel()]).T
Z = clf.decision_function(xy).reshape(XX.shape)

ax.contour(XX, YY, Z, colors="k", levels=[-1, 0, 1], alpha=0.5, linestyles=["--", "-", "--"])

# 绘制支持向量
ax.scatter(
    clf.support_vectors_[:, 0],
    clf.support_vectors_[:, 1],
    s=110,
    linewidth=1,
    facecolors="none",
    edgecolors="k",
)

plt.show()

二、软间隔SVM

第一章节中我们所实现的 “硬间隔SVM” 实际上就是软间隔SVM，因为 sklearn 中没有硬间隔SVM，所以我们只能把 $C$ 设置的充分大来模拟硬间隔SVM。

在这一章节中，我们会将 $C$ 设置的较小并且采用不同的核函数来观察效果。

2.1 sklearn.datasets.make_blobs()

我们通常会作导入：

from sklearn.datasets import make_blobs

正如其名，该函数可以用来方便快捷地生成斑点数据集，其常用的参数如下：

$$\mathrm{m}\mathrm{a}\mathrm{k}\mathrm{e}\_\mathrm{b}\mathrm{l}\mathrm{o}\mathrm{b}\mathrm{s}(\mathrm{n}\_\mathrm{s}\mathrm{a}\mathrm{m}\mathrm{p}\mathrm{l}\mathrm{e}\mathrm{s}=100,\mathrm{n}\_\mathrm{f}\mathrm{e}\mathrm{a}\mathrm{t}\mathrm{u}\mathrm{r}\mathrm{e}\mathrm{s}=2,\mathrm{c}\mathrm{e}\mathrm{n}\mathrm{t}\mathrm{e}\mathrm{r}\mathrm{s}=\mathrm{N}\mathrm{o}\mathrm{n}\mathrm{e},\mathrm{r}\mathrm{a}\mathrm{n}\mathrm{d}\mathrm{o}\mathrm{m}\_\mathrm{s}\mathrm{t}\mathrm{a}\mathrm{t}\mathrm{e}=\mathrm{N}\mathrm{o}\mathrm{n}\mathrm{e})$$

参数	描述
n_samples	控制样本（斑点）个数；默认值为100
n_features	控制样本的特征数；默认值为2，即样本处于二维空间
centers	决定样本有多少种类别；对于二分类问题可将其设置为2

该函数会返回列表 [X, y]，我们只需要用两个参数 $X,y$ 去接收即可。

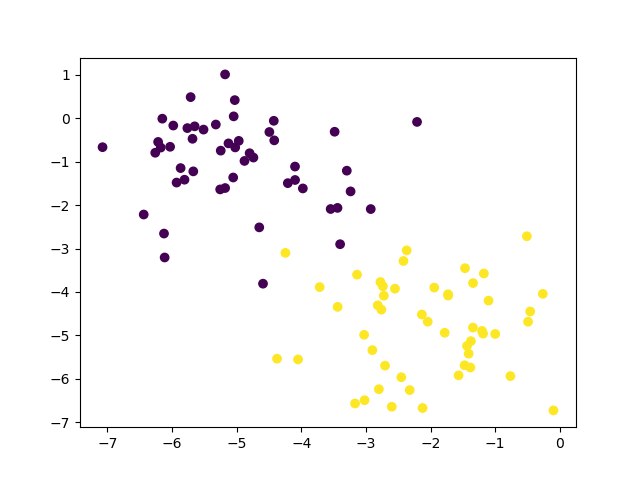

X, y = make_blobs(n_features=2, centers=2, random_state=33)
plt.scatter(X[:, 0], X[:, 1], c=y)
plt.show()

从上图可以看出，我们找不到一个能将两类样本完全分开的超平面，因此就必须允许SVM在某些样本上出错，即软间隔SVM。

2.2 数据可视化

接下来我们只绘制超平面和边界，不再绘制支持向量，且除了核函数之外全部使用默认参数。

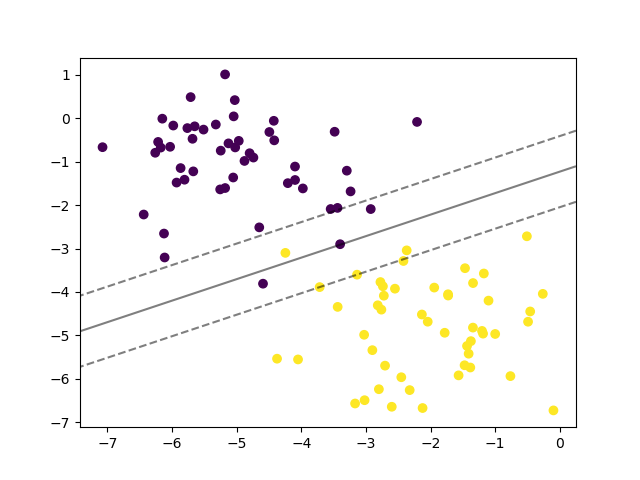

首先采用线性核，完整的代码如下：

from sklearn.svm import SVC
from sklearn.datasets import make_blobs
import numpy as np
import matplotlib.pyplot as plt

X, y = make_blobs(n_features=2, centers=2, random_state=33)
clf = SVC(kernel='linear')
clf.fit(X, y)

plt.scatter(X[:, 0], X[:, 1], c=y)

ax = plt.gca()
xlim = ax.get_xlim()
ylim = ax.get_ylim()

xx = np.linspace(xlim[0], xlim[1], 50)
yy = np.linspace(ylim[0], ylim[1], 50)
XX, YY = np.meshgrid(xx, yy)
xy = np.vstack([XX.ravel(), YY.ravel()]).T
Z = clf.decision_function(xy).reshape(XX.shape)

ax.contour(XX, YY, Z, colors="k", levels=[-1, 0, 1], alpha=0.5, linestyles=["--", "-", "--"])

plt.show()

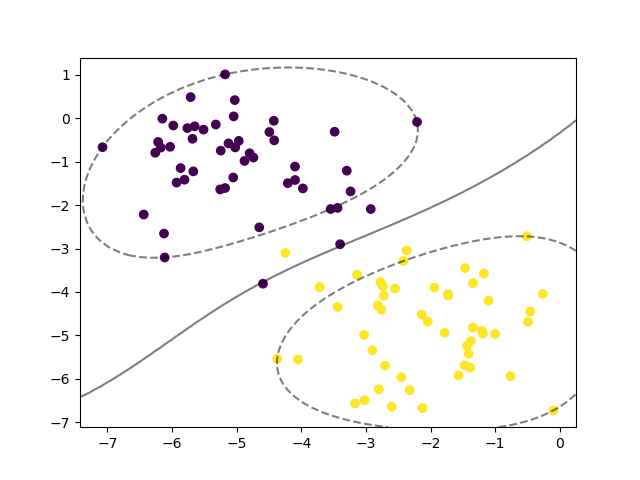

采用高斯核，即

clf = SVC()

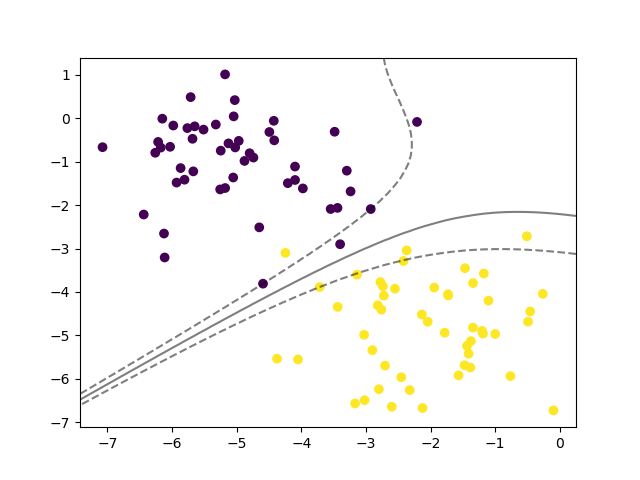

采用多项式核

clf = SVC(kernel='poly')

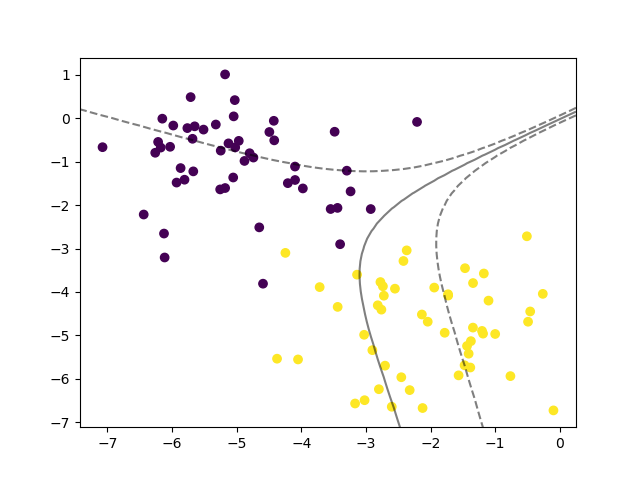

采用Sigmoid核

clf = SVC(kernel='sigmoid')

直观来讲，采用Sigmoid核训练得到的SVM的分类效果是最差的。
