第七届电工专项 如何进行焊接
1 物料清单
物料没有多余的，请大家妥善保管
如果自己编写代码完成了新的功能，需要硬件材料的支持，可申请需要的材料
| 物品名称 | 个数 |
|---|---|
| 10KΩ电阻 | 8 |
| 470Ω电阻 | 4 |
| 22uF电容 | 1 |
| 10uF电容 | 2 |
| 贴片按键 | 2 |
| 4P排母 | 1 |
| 3P排母 | 1 |
| 7P排针 | 1 |
| 9P排针 | 2 |
| 发光二极管 | 2 |
| ESP8266 | 1 |
| ASM1117 | 1 |
| PCB板 | 1 |
| 2P接线端子 | 1 |
| 3P接线端子 | 1 |
| TTL转USB（公用） | 1 |
| OLED屏（公用） | 1 |
| DHT11温湿度传感器（公用） | 1 |
2 注意事项

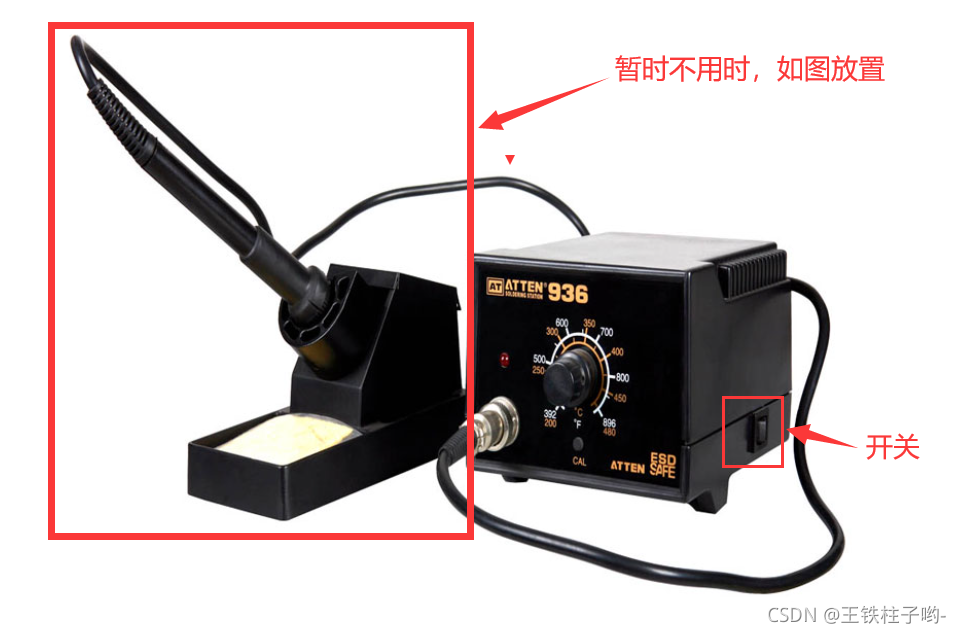

2.1 关于焊台
- 先插电，再按下开关，开关在电焊台在右侧，此时烙铁头开始加热
- 当烙铁头笔尖可轻易融化助焊膏时，可以开始焊接
- 当烙铁头笔尖氧化物过多时，可蘸取助焊膏
- 暂时不使用烙铁头时， 不要把烙铁头放置在桌面上 ，放置滚落烫伤，请插在笔筒内
- 温度选择在 320~400 之间，焊锡丝的熔点为183℃，锡的熔点是231.9℃
- 烙铁头笔尖有多余锡时，应当使用 焊铁洁嘴器 刮去干净
- 使用完之后，务必断电

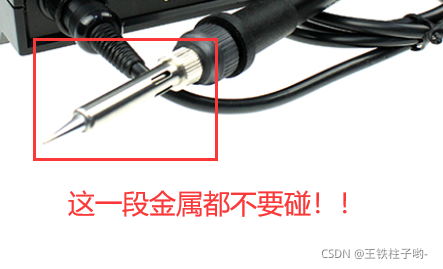

- 加热完成之后，千万不要用手碰！！！烙铁头笔尖！！！

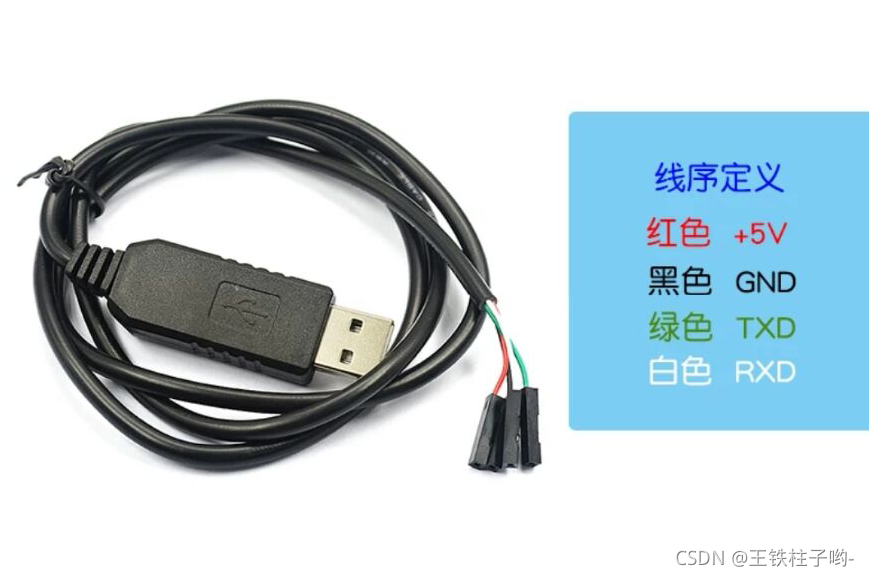

2.2 关于TTL转USB
VCC和GND千万不能接反！！！ ，电源反接可能导致芯片损坏

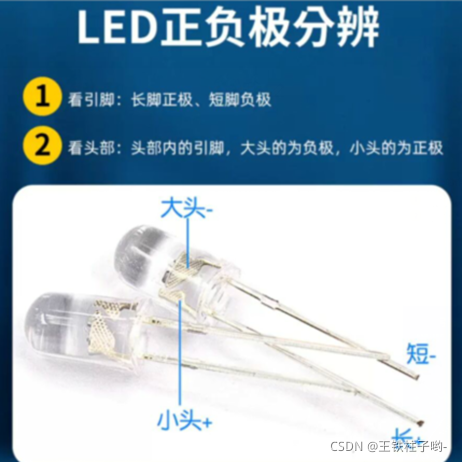

2.3 关于LED
- 区分正负极，长正短负

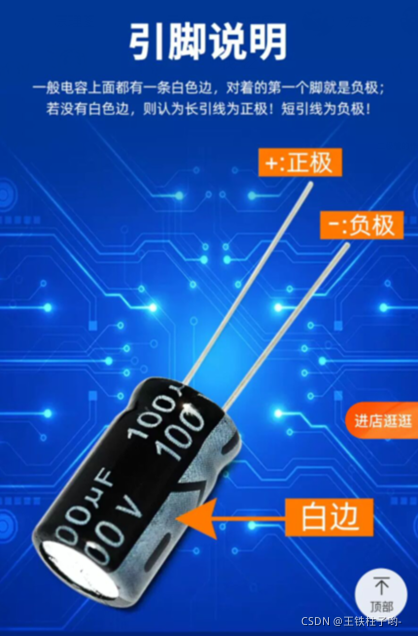

2.3 关于电容
- 电容值：元器件表面可读
- 区分正负极，正负反接有可能导致爆炸！！！

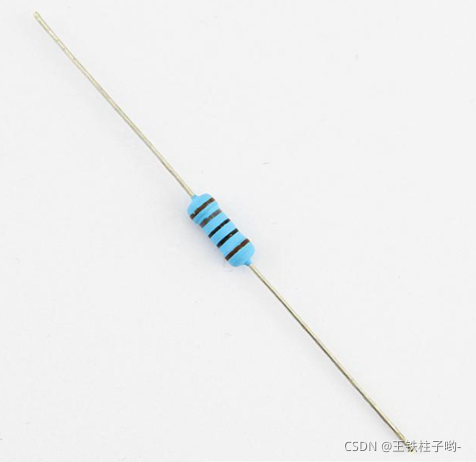

2.4 关于电阻
- 电阻值：根据色环读电阻阻值、万用表测电阻阻值
- 无正负引脚
2.5 关于排针
程序下载接口需要一个4P的排针，此时，我们需要把一个9P的排针，掰成一个4P的和一个5P的排针。
3 焊接方法
可反复观看B站的焊接教学视频
例如：
- 如何焊插件：https://www.bilibili.com/video/BV1Ep411R7vg?from=search&seid=5831005318832947126&spm_id_from=333.337.0.0
- 如何焊贴片：https://www.bilibili.com/video/BV1oV41127Mz?from=search&seid=12060768781299971300&spm_id_from=333.337.0.0
注意不要把两个相邻引脚焊在一起了

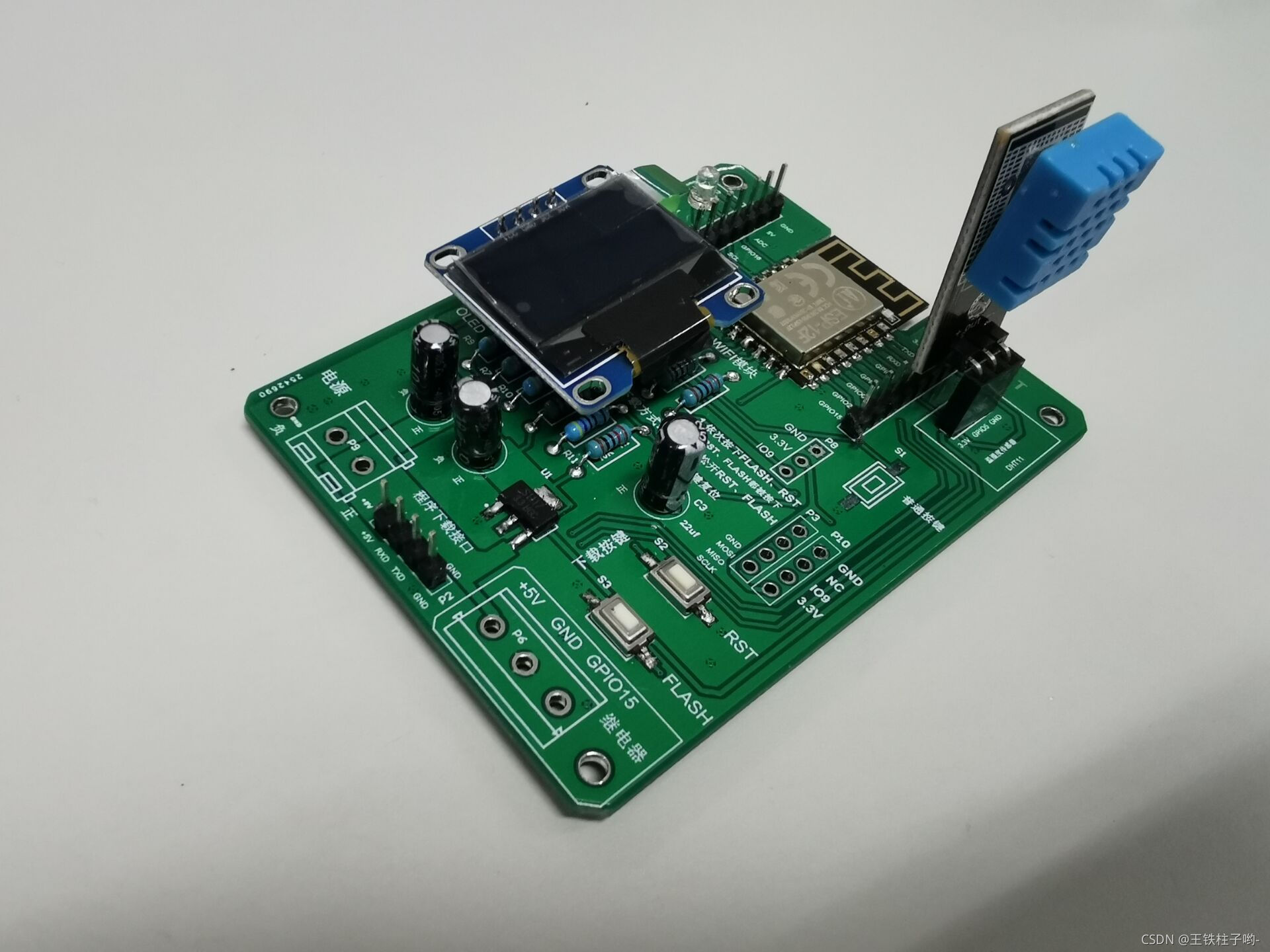

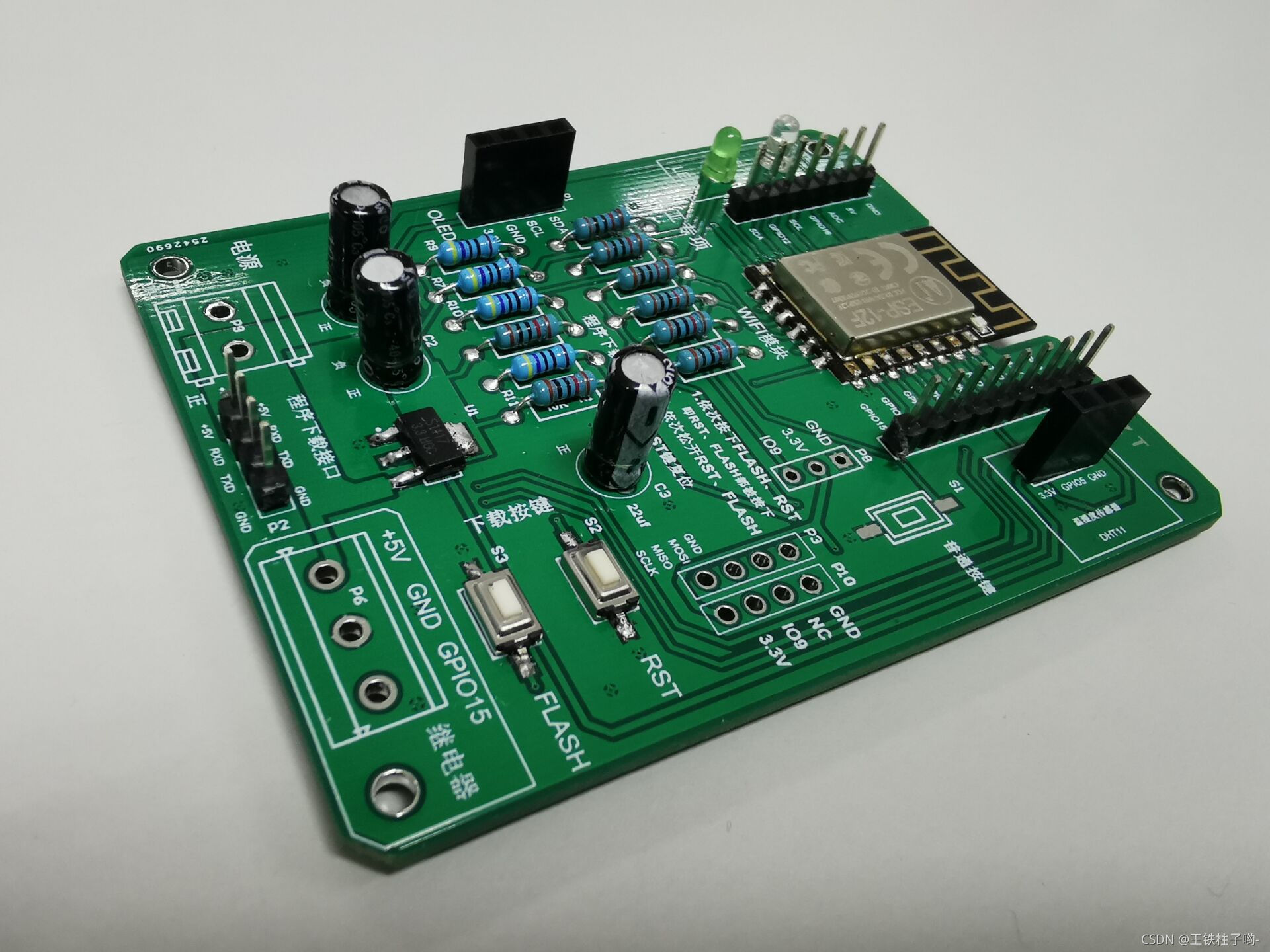

4 最简效果图
