keil仿真和使用示波器调波形

一、使用keil仿真调试

1.相关设置

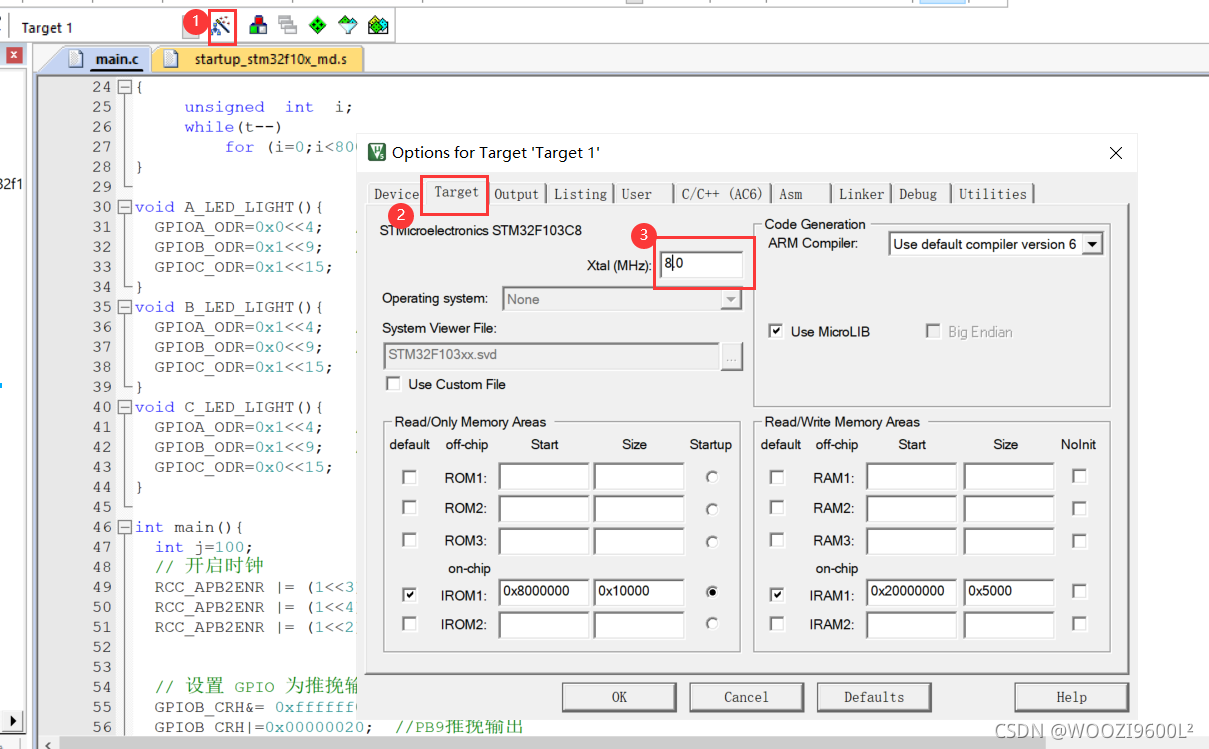

（1）Target界面中，选择跟正确的晶振大小，我使用的是8MHz的外部晶振。这个选项在软件仿真中起到很重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。
在这里插入图片描述

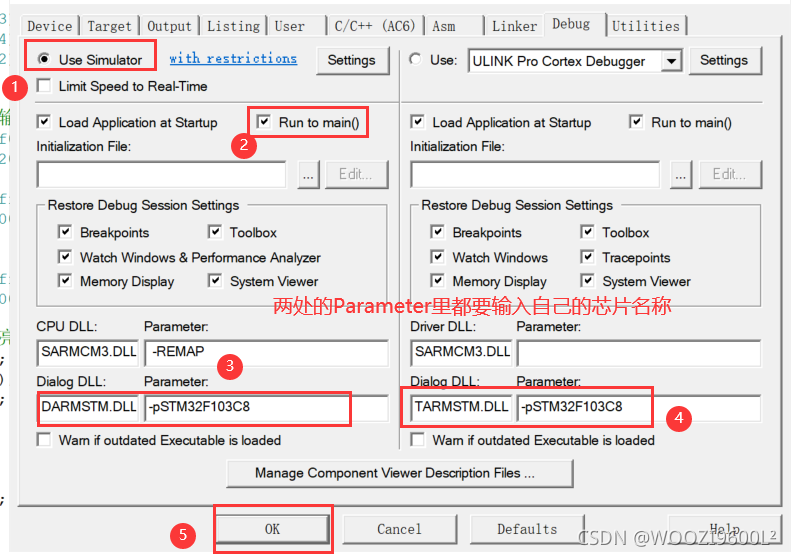

（2）Debug页的设置：

一般情况下这样设置后就可以调试出波形了，但是这次出现了错误：error 65: access violation at 0x40023800 : no 'read' permission
查阅相关资料，根本原因是：map地址空间权限映射有问题。部分地址空间没有读写的权限，造成程序不能自动运行。有两个解决办法：

方法一：

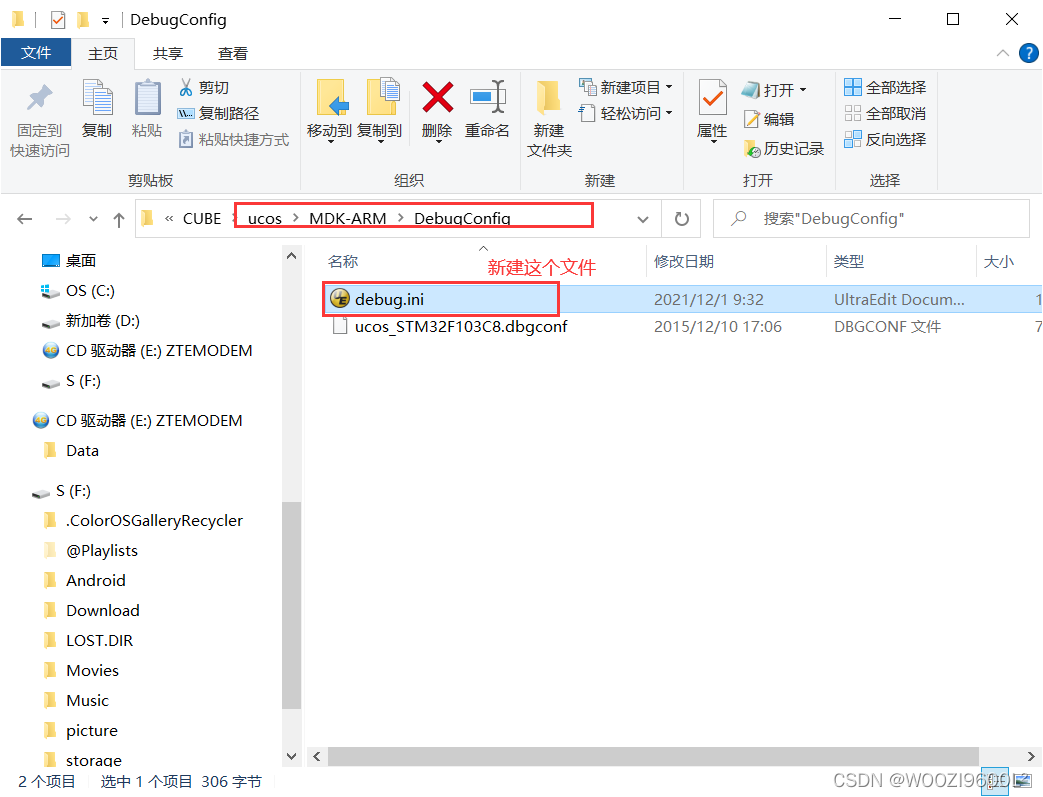

工程文件中新建“debug,ini”文件，在文件中添加map地址权限映射代码

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

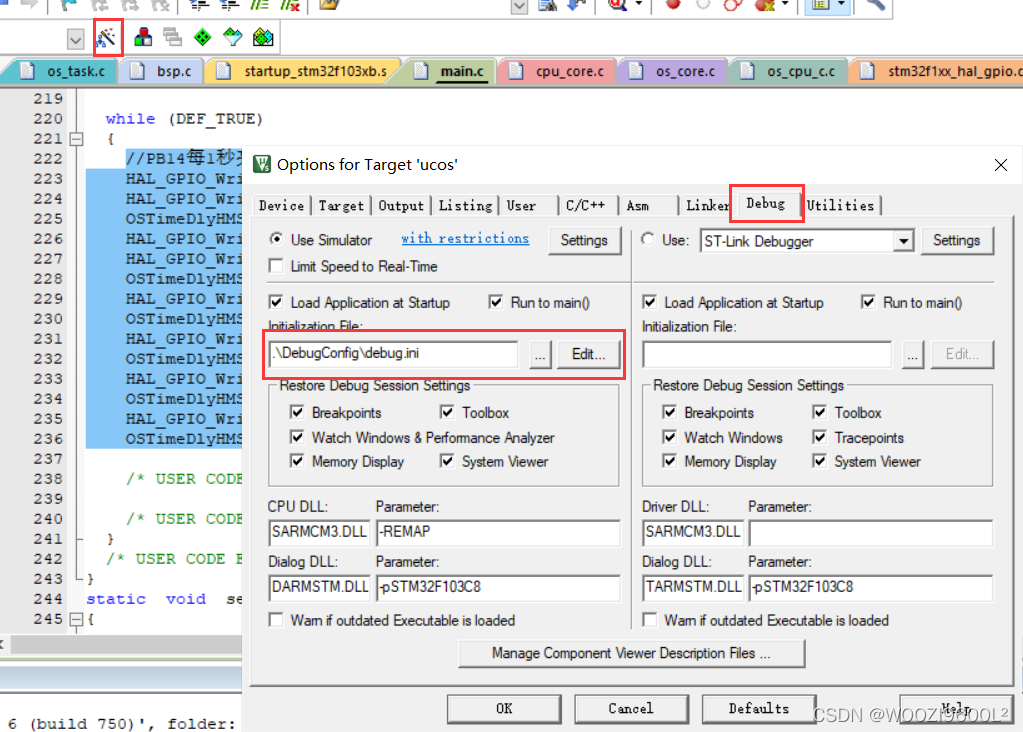

在下面的地方添上刚才的ini文件：
在这里插入图片描述

然后再调试就不会有问题了。

方法二：

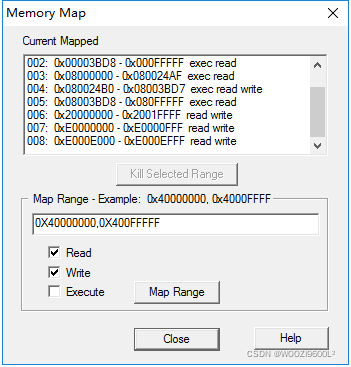

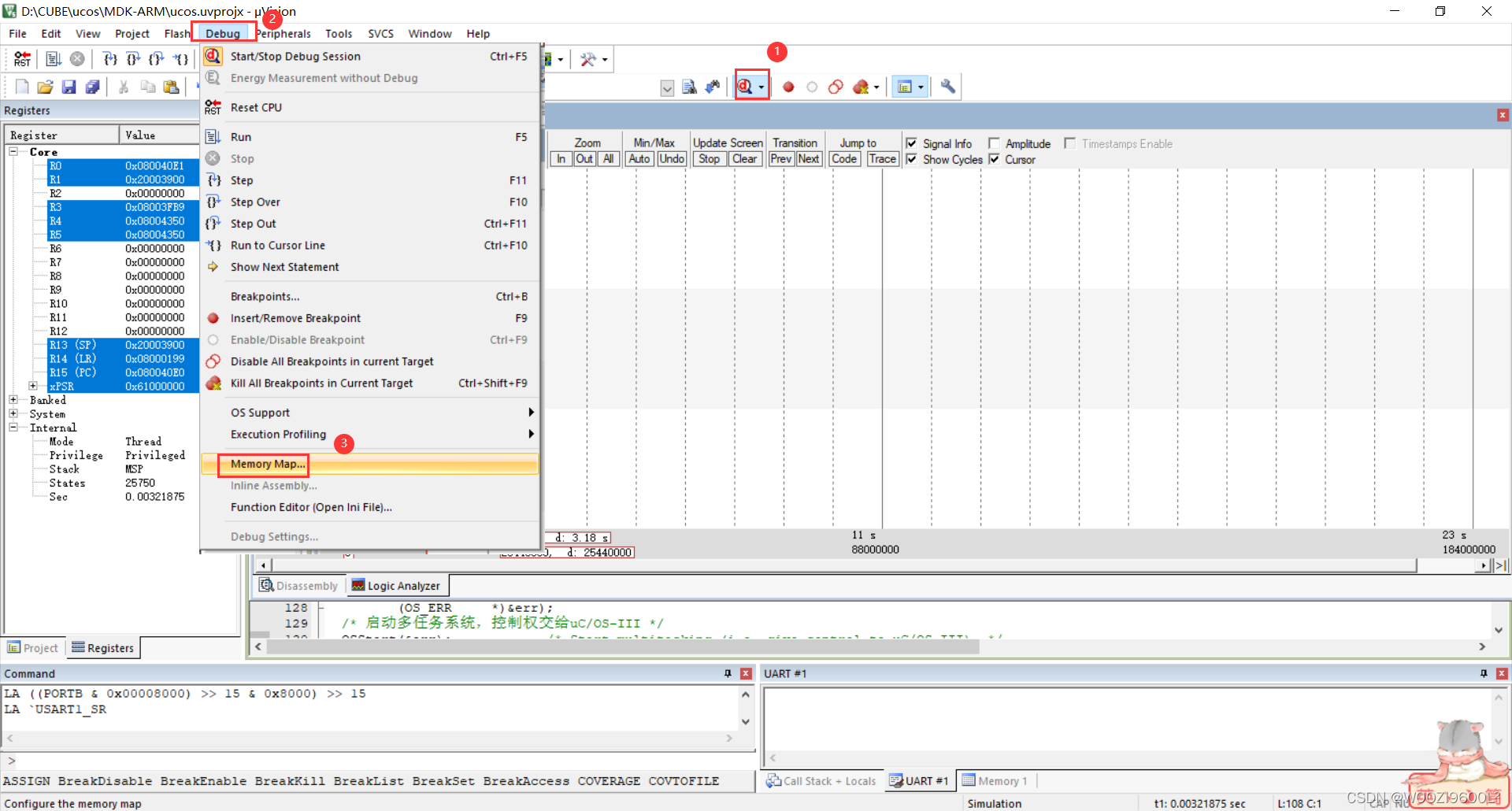

调试页面下，在DEBUG选项卡下选择Memory Map 选项如下图

2.调试

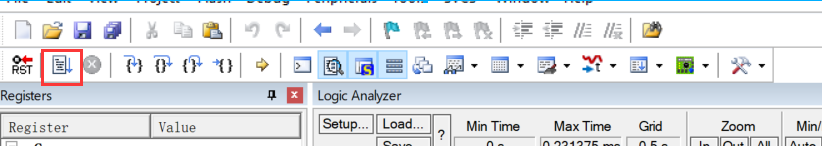

（1）点击Debug，进入调试界面：
在这里插入图片描述

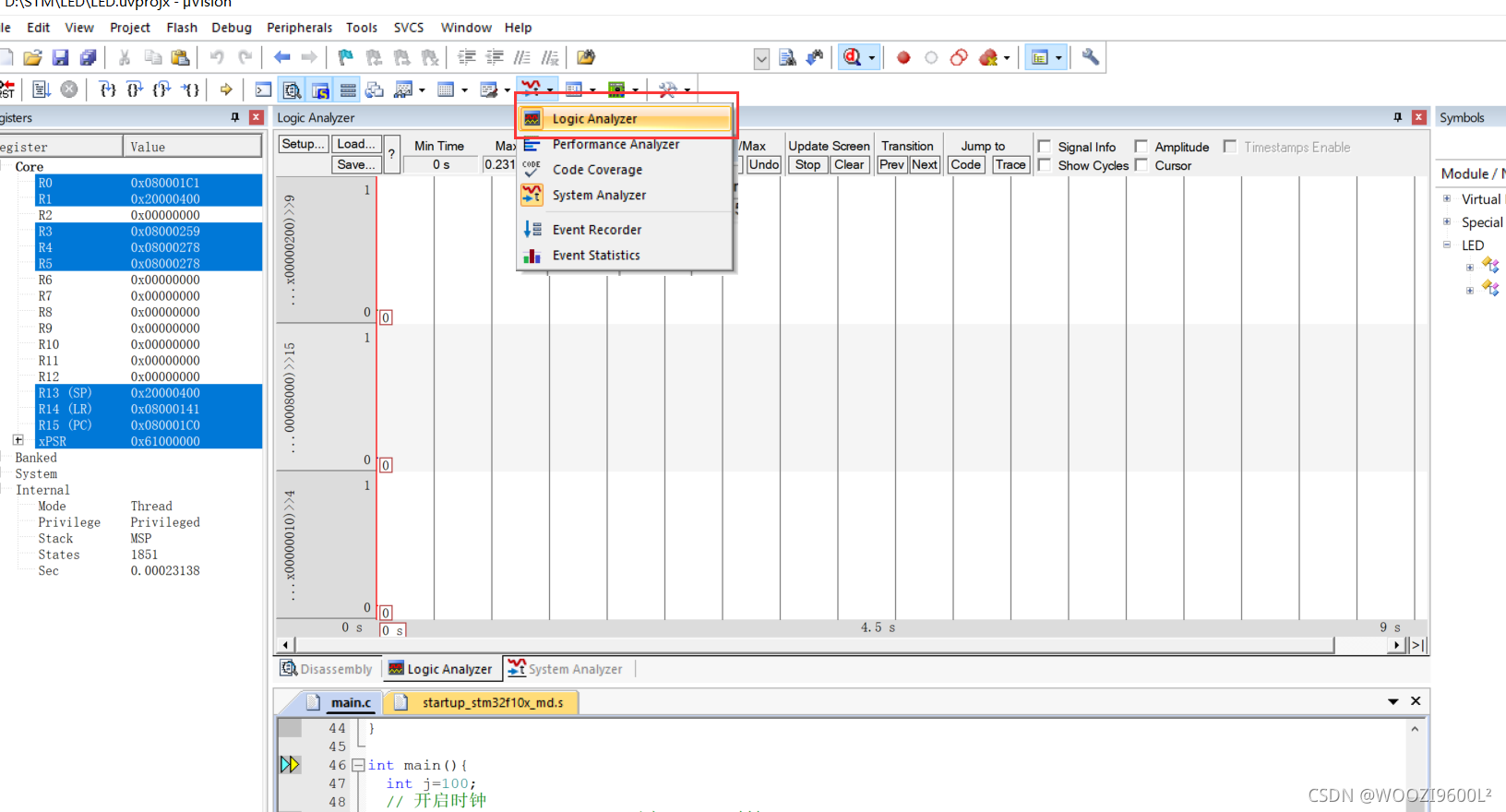

（2）选择逻辑分析仪：

（3）选择要观察的引脚：

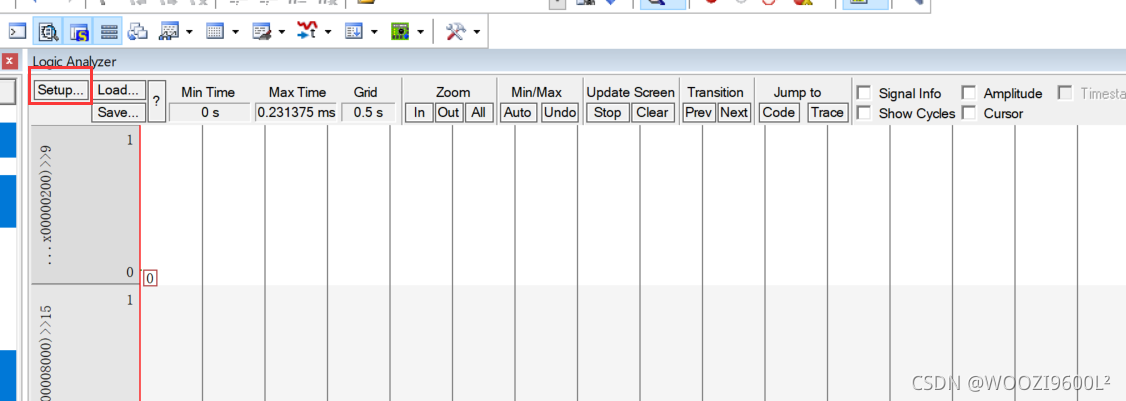

①点击Setup Logic Analyzer

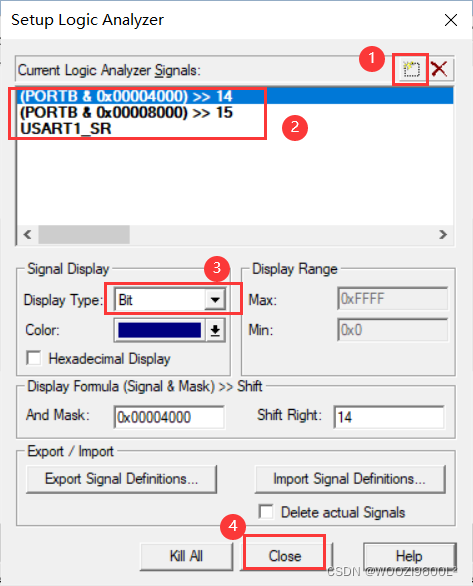

②添加要观察的引脚：
输入PORTX.xx（X为A.B…;xx为引脚号，比如：PORTB.14）然后按回车；
输入USARTx_SR(x为数字）然后回车

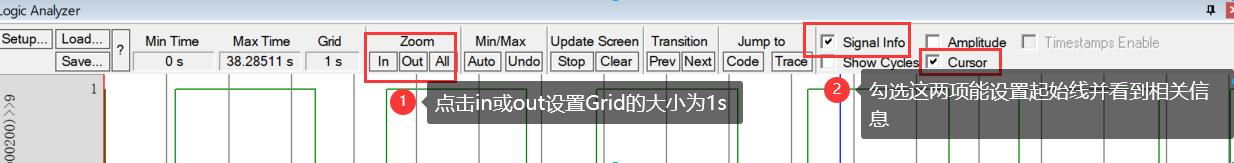

（4）相关设置
在这里插入图片描述
（5）运行程序：

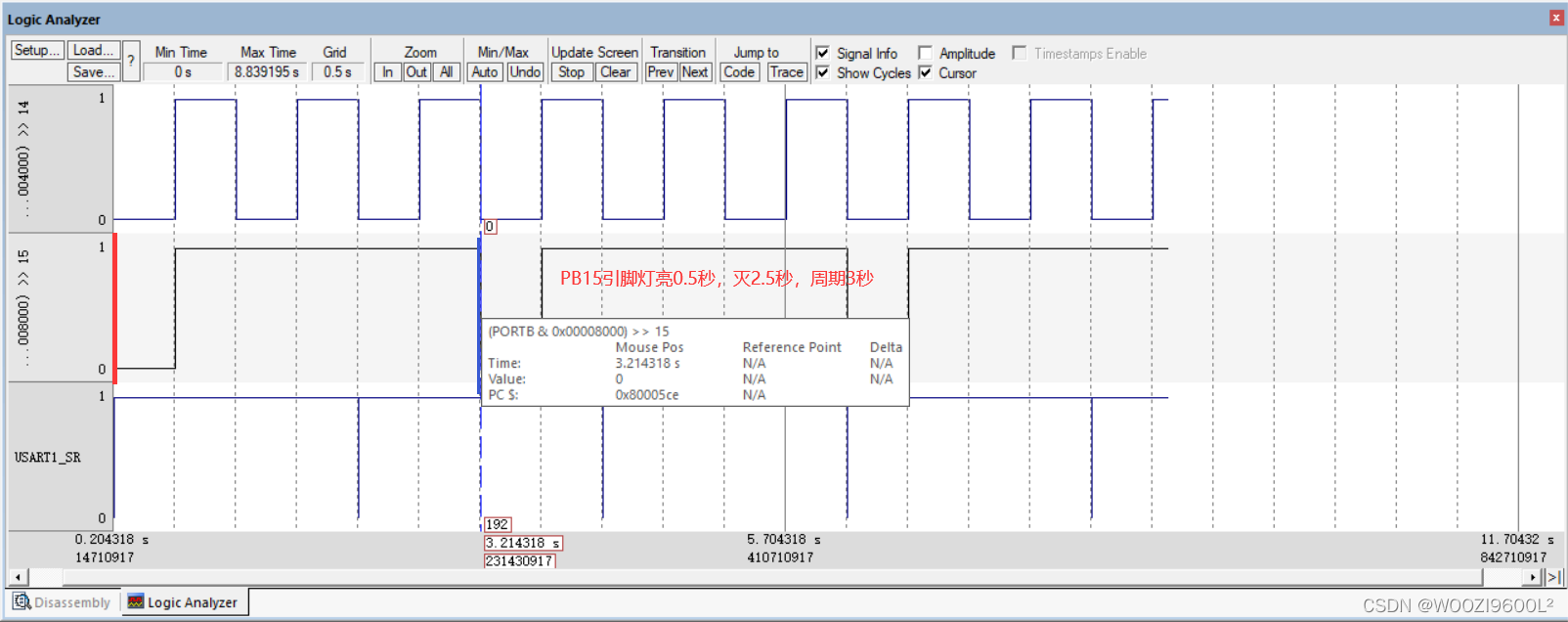

（6）观察波形

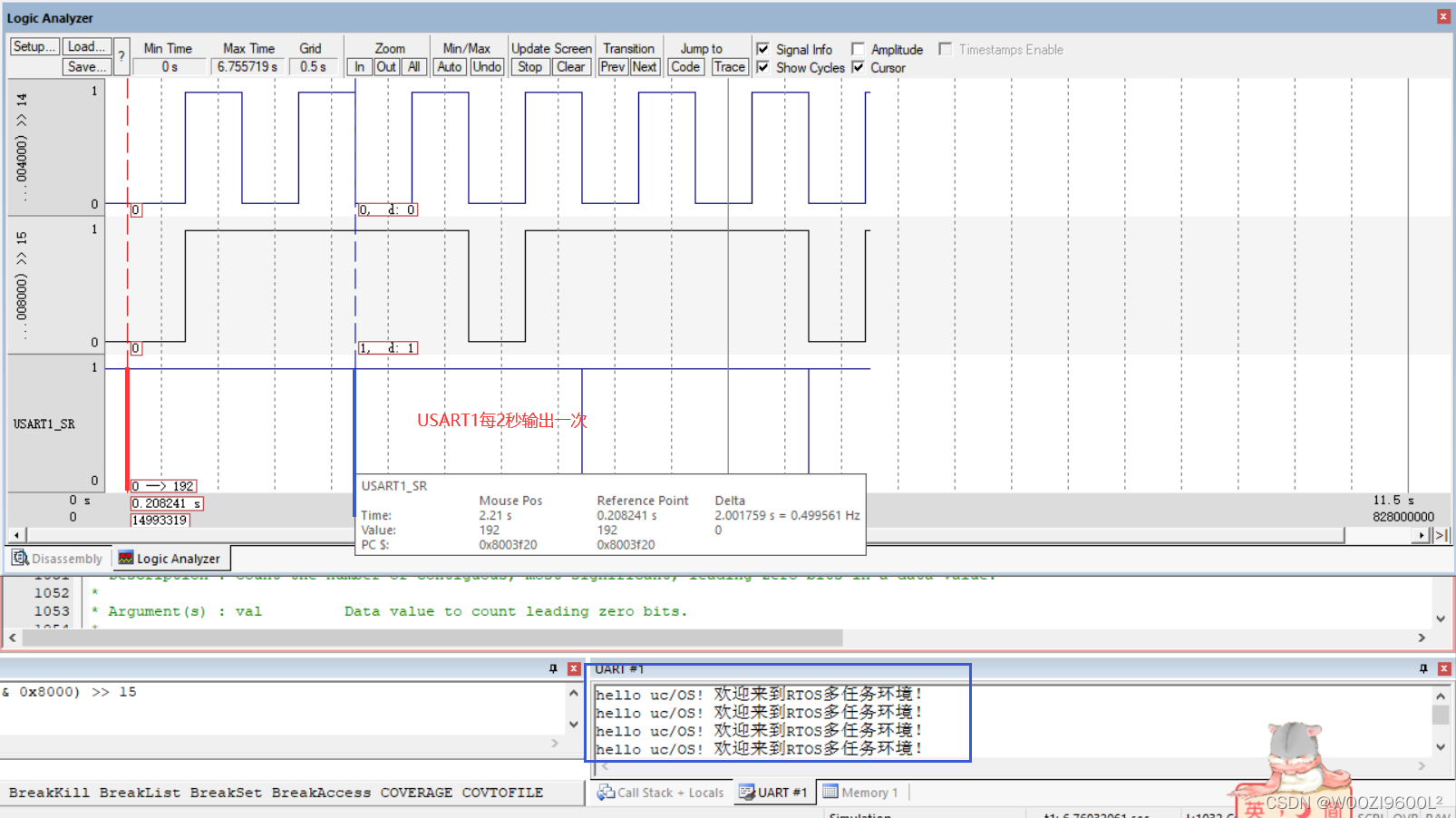

①uCOS移植
在这里插入图片描述

在这里插入图片描述

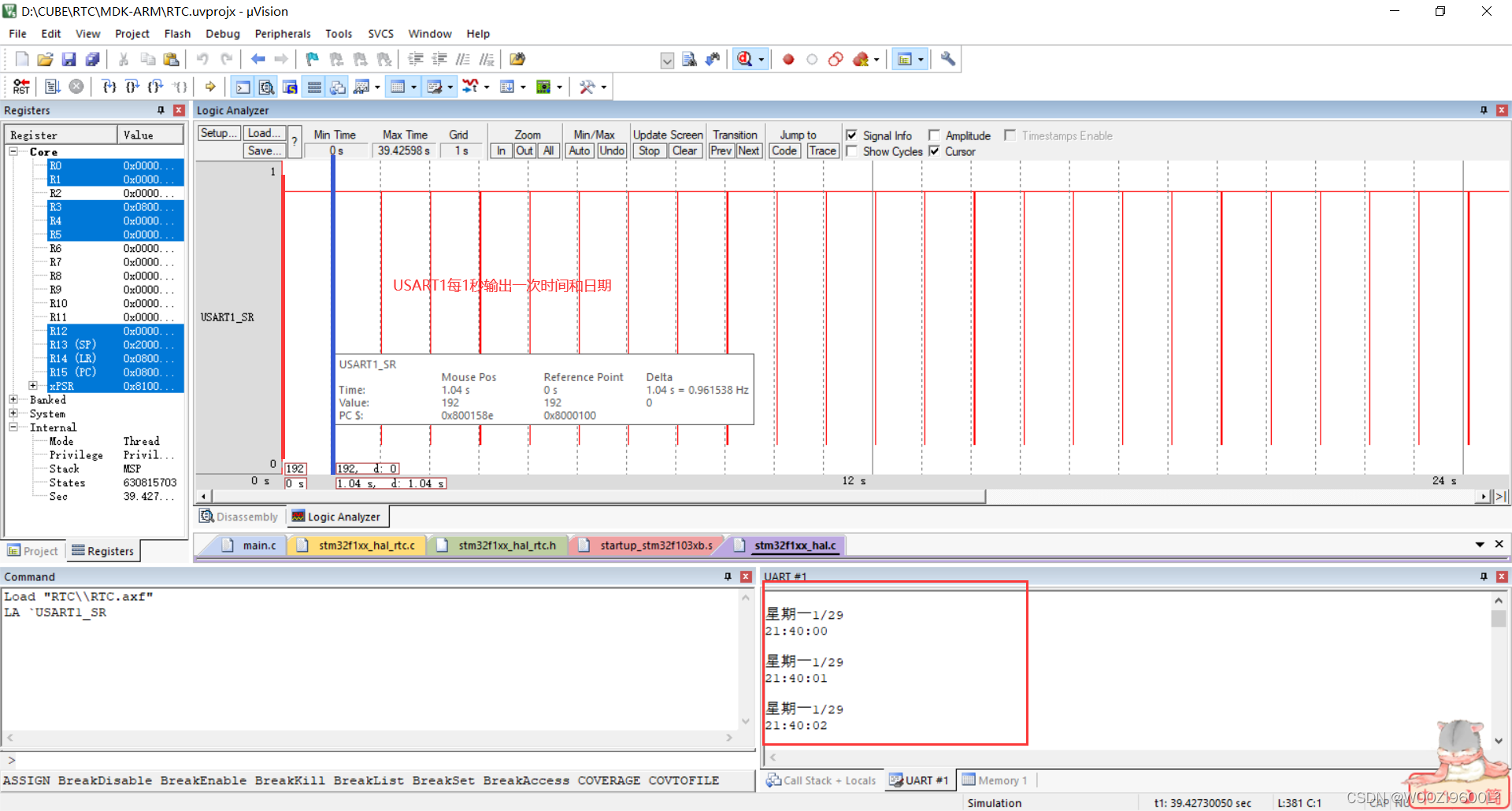

②RTC时钟
在这里插入图片描述

二、使用示波器查看

1.下载软件

链接：https://pan.baidu.com/s/1ycY6O-N0oK-Wj74uQRn0fg
提取码：0526
选择合适的版本安装即可，安装时一直next就好了（当然改改路径最好了），我安装的是1.1.34的。

2.软件介绍

打开软件后的界面：
在这里插入图片描述

在安装软件的同时，驱动程序已经被注册到系统了了，当插入 SALEAE 16 逻辑分析仪后就可以自动安装安装驱动。

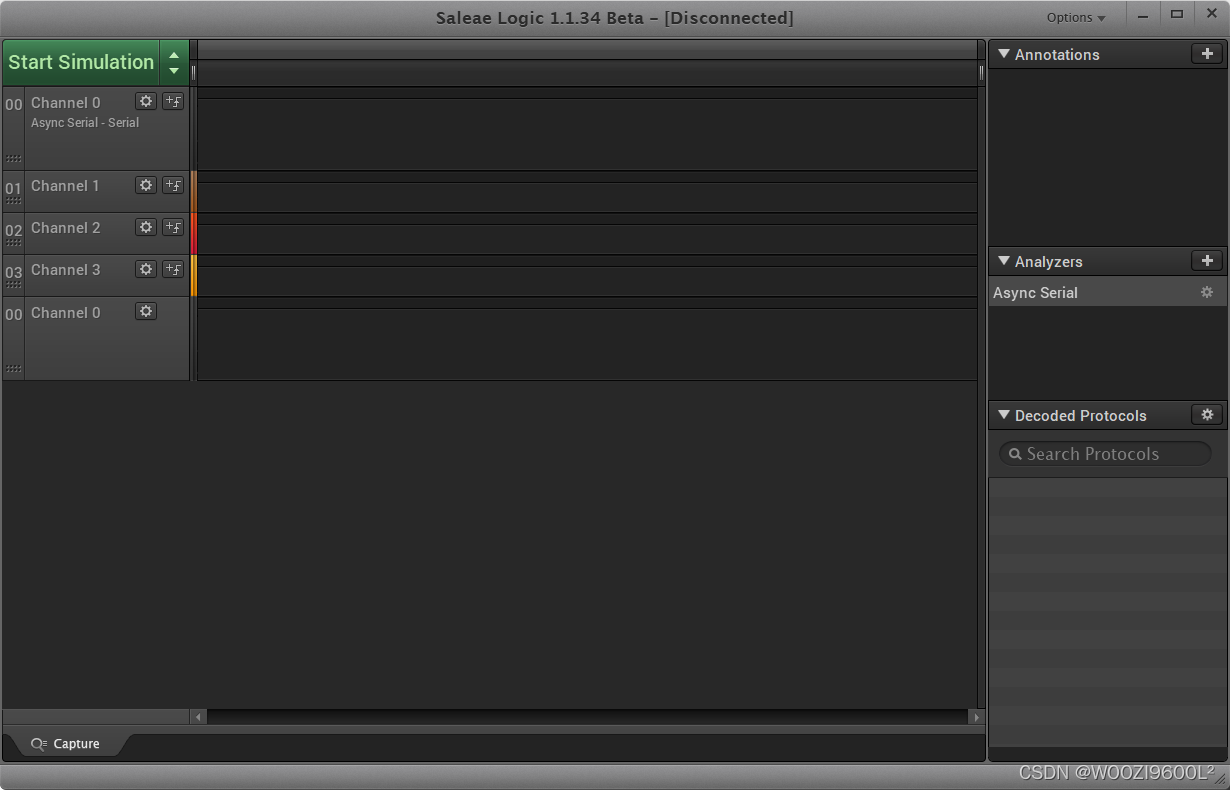

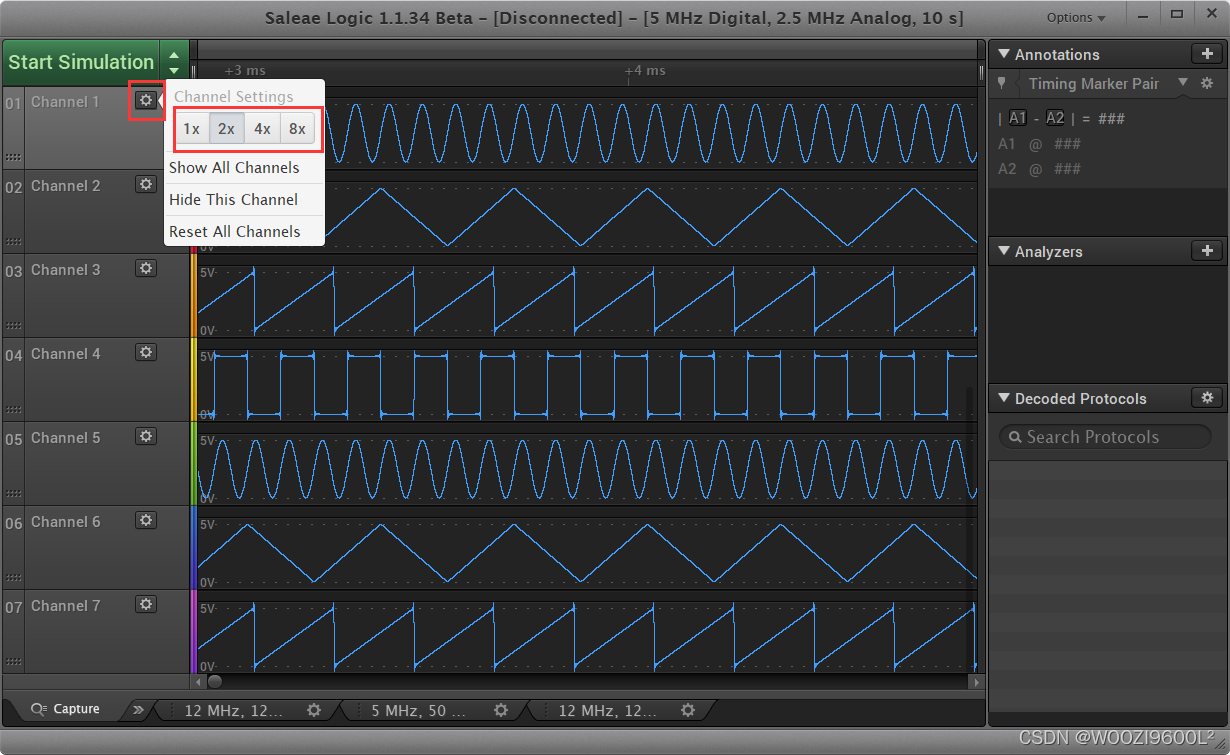

打开界面如下图，软件界面基本是左中右的布局，左边主要是采集和显示设置，右边是分析和解析设置，中间是波形显示区域。
在这里插入图片描述

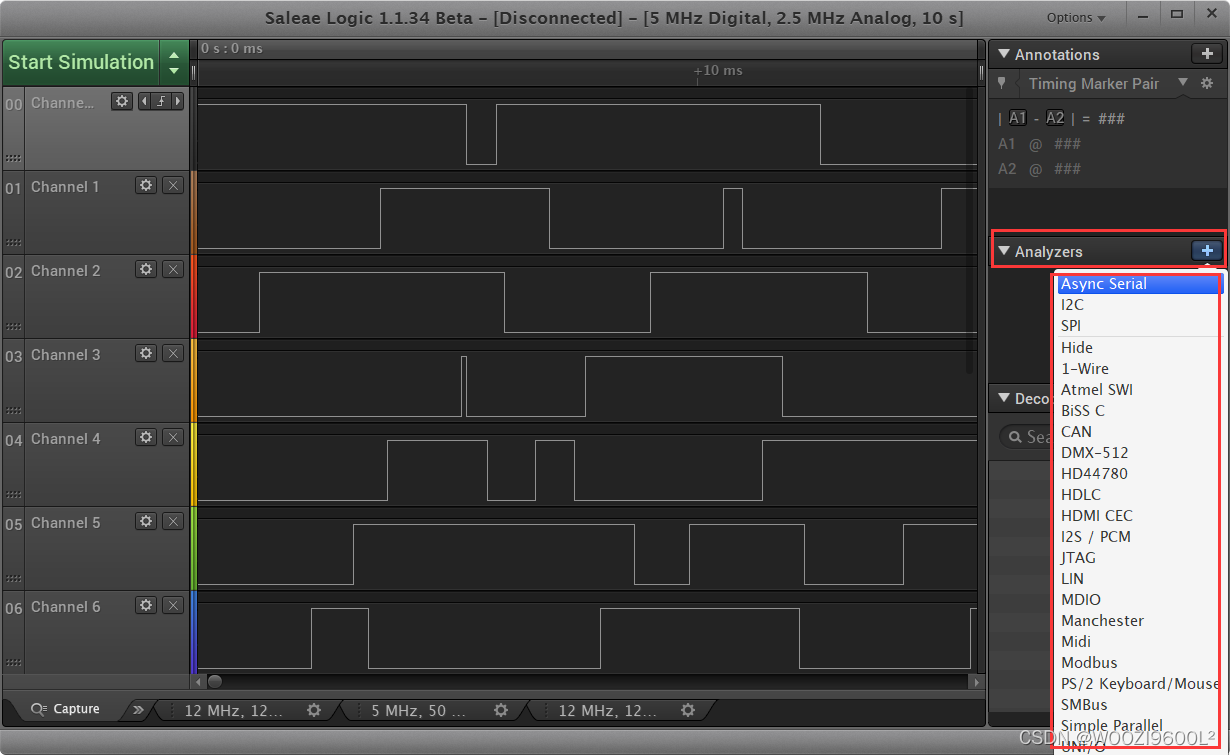

无逻辑分析仪的时候显示 Disconnected，左边是8个通道，使用的时候根据硬件连接选择对应通过进行配置，中间部分是显示我们逻辑波形的区域，右边是添加一些协议数据格式，数据分析区域。

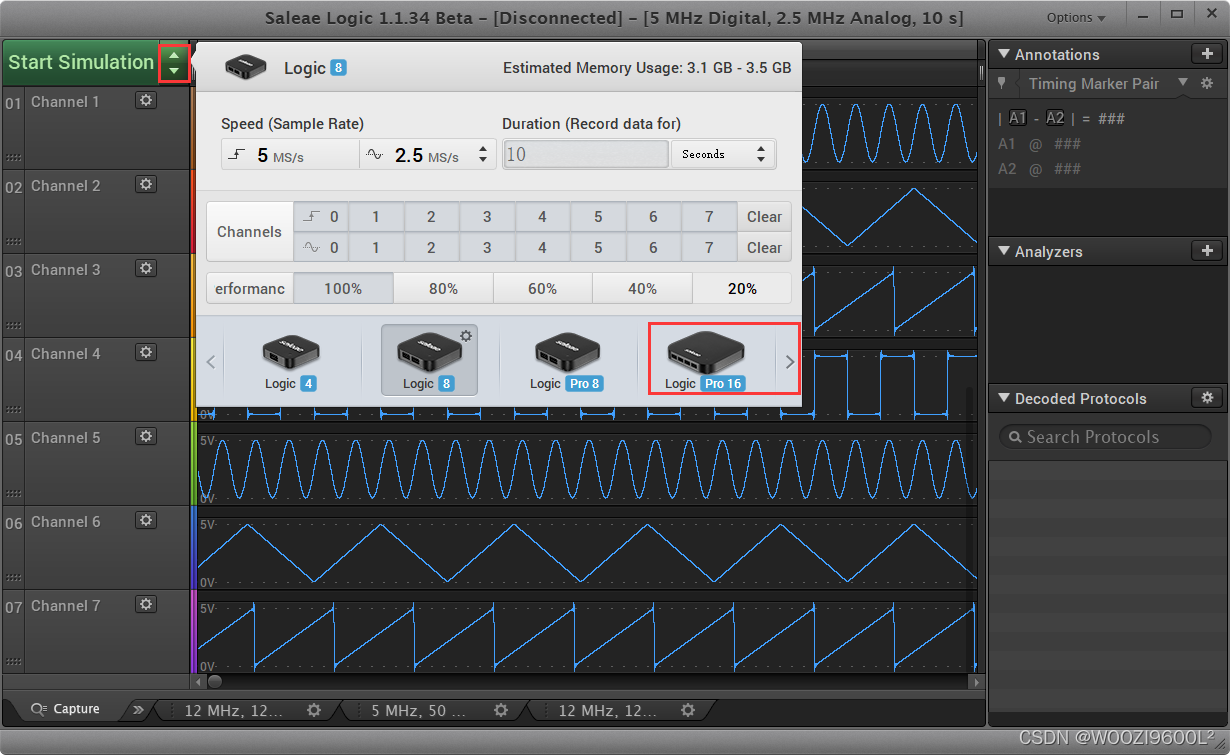

点 Start Simulation，可以在波形区域模拟显示出一些软件生成的数据，如果您设置了解析（解析设置方法在下面讲），可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。
